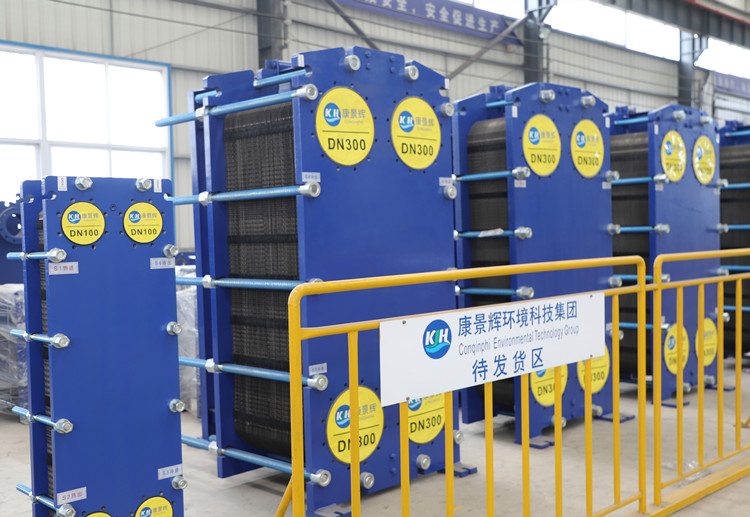

板式換熱器內部結構根據工藝狀態及參數的不同相差也比較大，我們目前都知道的是，板式換熱器就是由一些同樣規格的板片重疊組合成的換熱機器，卻并不是很清楚換熱器的內部所有的配件，接下來讓我們來看一下板式換熱器內部結構吧。

      一、板式換熱器結構組成
      1、板片
      作為板式換熱器的主要組成部件，板片往往能成為直接影響一臺換熱器換熱效率的結構部分，板片在運作過程中主要起到傳導作用，將板片兩邊的流體介質的溫度進行摩擦傳熱，達到恒溫的效果。板片紋路及正反面需要確定清楚，否則會導致工藝不成功。
      2、密封墊片
      密封墊片同樣也是非常重要的配件之一，它需要附著在板片的槽內及板片紋路中，起到了防止介質滲漏的作用，同時也可以進行定制，使介質的流動軌跡根據用戶的需求向某方向或者某流道進行流動。
      3、壓緊板
      壓緊板主要起到固定板片的作用，一般會單獨設置2個或者4個接口，與板片上的接口相連接，是達成介質流動的必要工作。在此工藝當中會分為兩種情況，一種是單流程、另一種是雙流程，在我們的日常中單流程的板式換熱器應用較多，將接口完全固定在壓緊板上后，可以方便我們后期的維護清洗。

      4、中間隔板
      中間隔板一般用于多介質同時流通的工藝中，為了防止介質的混合采用將用隔板放置在換熱器中間，根據介質的種類采用多段方式將介質分開，達到節能的目的。如果介質的數量增多就需要單獨設置一塊隔板，工藝中不宜出現三塊以上。
      5、導桿
      導桿起到固定框架的作用，導桿分為上導桿和下導桿，將上方的緊壓板和下方的緊壓板水平放置，中間穿過板片完成框架組成。然后將壓緊螺栓擰緊，當不發生松動情況時即完成此工藝。

      二、板式換熱器結構優勢
      板式換熱器憑借此結構可以可靠的完成換熱工藝，并且提升工藝的安穩程度及效率。在許多工藝情況下增添或者減少中間隔板及板片就可以適應多種不同的工藝，不管是對于節能減排還是后期維護都設計的非常周全，減少了費用成本。
