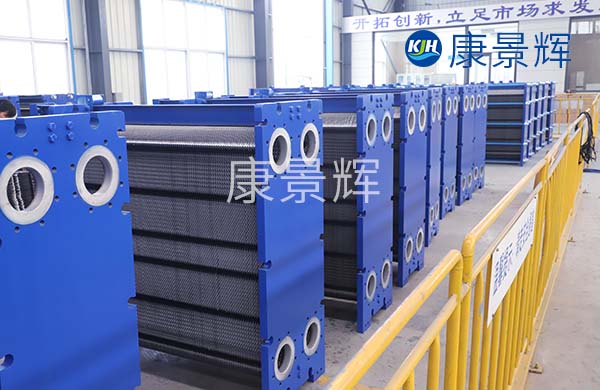

板式換熱器的結構比較簡單，不像管式換熱器、翅片式換熱器那么繁瑣，這也成為了這款產品突出的優勢，接下來跟隨康景輝小編一起了解一下板式換熱器的結構簡圖吧。

1、我們先要介紹的就是板式換熱器的框架，板式換熱器的框架是用來固定我們內部元件的，從而也能讓整體設備在平整的地面上放置，不至于出現倒塌等工藝，框架又是由壓緊板、導桿及螺栓等元件構成的。

2、其次就是我們的重要元件板片了，板式換熱器板片我們的用戶朋友們應該都很熟悉，只要我們采購板式換熱器，板片的各項挑選上的因素就會困擾到您，從板片的波紋形式到板片的厚度再到板片的尺寸大小，沒有一點是不需要深思熟慮的。板片的波紋形式決定著設備的運行方式，而板片的厚度決定著設備的換熱效率，板片尺寸決定著換熱的面積，這些我們都要牢牢記住。

3、密封墊片，配合板片使用的另一款重要元件，字如其名，密封墊片的主要作用是為了密封，作用于板式換熱器當中就是幫助設備在運行過程當中，介質的流動可以有天然的密封效應，不會發生串液及滲漏等現象。也可以說，沒有密封墊片的板片是不完整的。當然，如果您采用的是焊接式板式換熱器，則不需要密封墊片。

4、導桿這個元件比較抽象，它是用來固定我們的板片及框架的，從而讓我們的設備保持一個平衡的狀態，一般分為上下兩個單獨的導桿，分別連接設備的一側。

5、夾緊板就比較明顯了，在兩側夾住我們板片的元件就是夾緊板了，按照我們的工藝需求決定夾緊板的壓緊強度，從而保證我們的版片不會錯位。

以上內容就是我們板式換熱器結構簡圖的介紹了，希望對您也是有所幫助。
