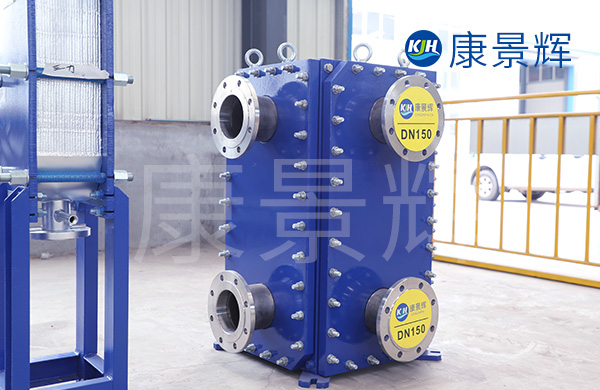

板框式全焊式換熱器，其實就是可拆式的全焊接式換熱器。主要換熱部件為換熱板片，根據工況數據由一系列壓制均勻并有一定規律的金屬板片組合而成。它的換熱前提是冷、熱兩種換熱介質進行間隔式地完成熱量交換。根據不同工況可以定做不同規格型號尺寸的板式換熱設備。它的突出特點優于全焊接板式換熱器，是一種可以拆卸清洗的板換熱器。

一、板框式全焊式換熱器的結構原理：

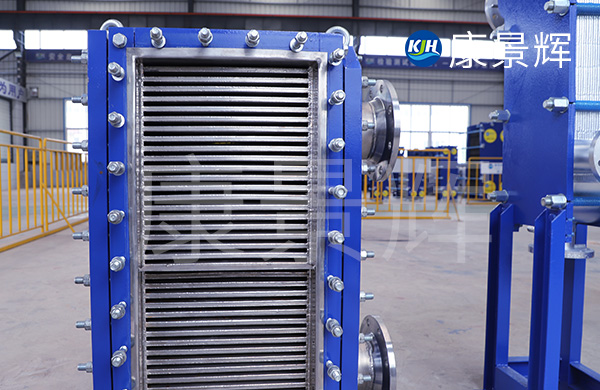

板框式全焊接換熱器的人字形小波紋板的流道，是由相鄰兩塊人字形角度相差180度的板組成，所以板塊之間的角點很多，每130mm 一個點。通道不易變形，耐壓高，能承受強大的壓差。同時，由于流動是三維的、湍流的，傳熱系數高。板框式換熱器是根據用戶工況的管道位置及換熱介質來定做的。用戶在咨詢板換時，需要告知管道分布、管口口徑以及連接方式，方便換熱器廠家根據用戶工況定做。

二、板框式全焊式換熱器的特點：
熱側和冷側的通過次數可以單獨選擇，并且即使不同側的流體流速不同，熱傳遞也可以被優化。這種靈活性使板換始終針對任務進行定制和優化。擋板可以承受完全真空，如果將來設計條件改變，也可以重新布置以適應新的工作條件。

板框式全焊式換熱器具有逆流(交錯流)功能，可以通過溫度交叉程序(在單個設備中)操作，溫度接近3℃(5.4F)，從而較大限度地提高能量回收率。其體積小、重量輕的設計優勢使其可以安裝在任何地方，如蒸餾塔的頂部或懸掛在支撐結構上。

對于該板換的原理在這里就不說了，因在之前《板換器原理》文章中有詳細說明，這里就不贅述了。

三、換熱介質性質
板框式全焊式換熱器的換熱介質有兩種情況：水水換熱、汽水換熱。板框式換熱器的使用條件是換熱介質及其性質，想進行板換熱器選型前提是要知道換熱介質，其次是溫度、流量。

四、板框式全焊式換熱器的特點

1.結構緊湊：板換所占空間是目前較小的換熱器之一。在相同的換熱條件下，板式的占地面積僅為管殼式的1/3-1/4，拆卸時不需要占用額外的維修空間。

2.傳熱系數高：由于板組內流動的介質在低雷諾數(Re)下能形成湍流，光滑的板不易產生污垢，因此具有非常高的傳熱效率。在一般的水-水換熱中，板換的傳熱系數可達6000w/m2以上。

3.熱回收率高：由于傳熱系數高，流量比特性優良，完全逆流，傳熱溫差可以很低，非常適合于低能熱的回收。實現較高的熱回收率在經濟上是可行的。

4.可調節性：安裝后，金屬板組可以增加或減少，以滿足膨脹和收縮的工藝要求。

5.低停滯流量：由于其流道小，滯流小，可以快速啟動，在控制操作變化時快速響應，并大大減輕設備重量。

6.維護方便：它的設計使其無死角區域，無需拆卸即可現場進行化學清洗，也可輕松打開進行機械清洗。

7.成本低：成本低板框式比管式的成本要低很多，后期維護清洗方面的成本也比管式的低。所以在能用板換器的工況下，用戶都多數選擇它。

板框式焊接換熱器的應用工況可以處理含有雜質的工業、化工等換熱介質，比全焊接板式換熱器的應用范圍又廣泛了些。主要是得益于它可以拆卸清洗。
